商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌温州京特泵阀制造有限公司
- 型号美标法兰闸阀
- 材质PP
- 连接形式内螺纹
- 压力环境常压
- 适用介质油品
- 外形中型
- 流动方向双向
- 类型(通道位置)三通式
- 加工定制否
- 密封形式软密封型
产品简介：
产品详情：【简略介绍】

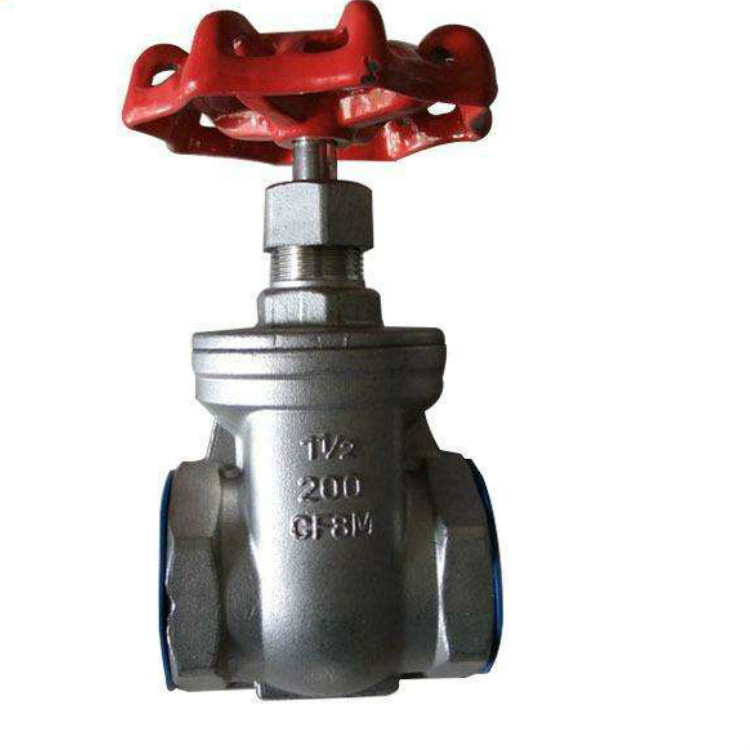

Z11H丝口闸阀适用温度150（℃）压力范围2.5-16.0（Mpa）适用介质水，蒸汽，油公称通径15-50（mm）主要材料碳钢连接形式螺纹产品别名z11h锻丝口闸阀种类用以国防，科学研究，航空航天，电子，机器，冶炼，原油，化工，能源，环保，生物医学，制冷，食品等各个领域。
【详尽解释】
1.Z11H丝口闸阀概述：
直径（dn）：15-100mm
压力（pn）：1.0mpa-1.6mpa
适用介质：水，蒸汽，油
适用温度：≤4250c
阀体材料：生铁，球墨铸铁，铜，碳钢，不锈钢
2.Z11H丝口闸阀构造图表：
3.Z11H丝口闸阀的主要性能标准：
模型
公称压力PN（MPa）
测试压力Ps（MPa）
工作压力p（MPa）
工作温度（℃）
适用介质
案件
密封
P20
P42
Z11H-25
2.5
3.8
2.8
2.5
1.4
≤425
非腐蚀性介质，例如水，蒸汽，油
Z11H-40
4.0
6.0
4.4
4.0
2.3
Z11H-64
6.4
9.6
7.0
6.4
3.7
Z11H-100
10.0
15.0
11.0
10.0
4.4
Z11H-160
16.0
24.0
17.6
16.0
--
4.Z11H丝口闸阀主要零件材料：
零件称谓
阀体，阀盖
闸板，阀座，阀杆
填料
阀杆螺母
方向盘
材料
碳素钢
镀铬不锈钢
石墨石棉盘根或柔性石墨，
铜合金
可锻生铁或球墨铸铁
5.Z11H丝口闸阀主要外观和连接尺码：
公称通径dn（mm）
大号
L1
h
H1
D0
d
d
@每@
15
80
16
142
155
100
10
34
1.9
20
90
18岁
143
160
100
13
40
2.0
25
100
二十二
164
186
120
18岁
50
3.3
32
120
二十二
187
216
140
二十四
58
4.8
40
130
二十四
215
250
160
29
66
6.7
50
140
25
233
276
180
37
78
9.6
