商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌温州京特泵阀制造有限公司
- 型号球阀
- 材质衬氟
- 驱动方式电磁
- 连接形式板式
- 压力环境高压
- 适用介质水
- 外形中型
- 流动方向单向
- 类型(通道位置)三通式
- 工作温度低温
产品简介：
产品详情：【产品用途】

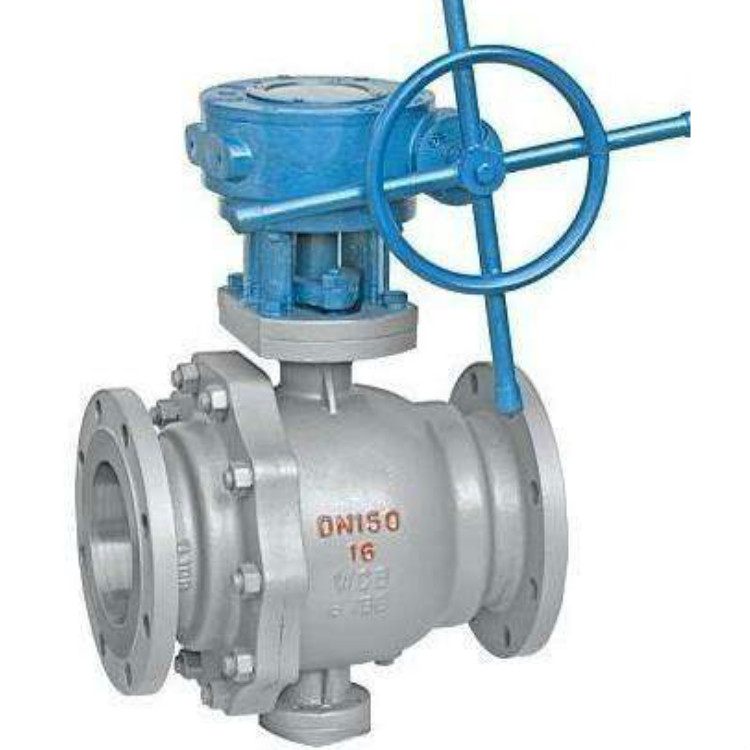

固定球阀适用于化工，原油，天然气，冶炼和其他行业以及包含硫化氢介质，许多杂质和严重腐蚀的远距离天然气管道。
【阀门型号】
固定球阀型号有：q47f-16c，q47f-16p，q347f-16p，q347f-16c，q647f-16c，q647f-16p，q747f-16c，q747f-16p，q947f-16c，q947f-16p等。
【特点】
1.阀座使用弹簧结构，将阀座推向球形，保证不错的低压密封性能。
2.球阀的座可以在固定之前和之后开展密封，这就是所谓的双向密封机能。采用内置的排放阀，阀体的腔可以向外排放。
3.枢轴使用防爆保护结构，低摩擦系数轴承等，性能优良，可靠性高，用途普遍。
【示意图】
分析图中记号的数字：1代表圆球，2代表衬套，25代表密封环，3代表阀座，4代表阀座，5、9、22、31代表o形圈，6代表防火垫，7是支撑环，8、27是弹簧，10、23是注脂阀，11、17、21、32是垫圈，12是阀盖，13是螺柱，14是螺母，15、18和34是螺丝，16是螺塞，19是球，20是底盖，24是阀体，26是排水阀，28是键，29是阀杆，30是止推轴承，33是上阀杆座，35是填料，36是填料压缩套，37表示压力板，38，39，41表示螺栓，40表示托架，42表示驱动结构。
【性能参数】
【外形及连接大小】
