商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌温州京特泵阀制造有限公司
- 型号高压角式截止阀
- 材质PP
- 驱动方式电子
- 连接形式内螺纹
- 压力环境高压
- 适用介质水
- 外形中型
- 流动方向单向
- 类型(通道位置)三通式
- 工作温度高温
产品简介：
产品详情：【高压截止阀】普遍应用于：化工，石化，原油，造纸，矿山，电力，液化气，食品，制药，给排水，市政，机器装置，电子工业，城市建设等领域。
产品描述：
J44H，J44Y高压截止阀和节流阀是常用的截止阀，主要用以联接或切断管道中的介质，一般而言用以hcl气中，小口径管道阀类别根据阀杆螺纹的位置分成外螺纹型和内螺纹型，根据介质的流向，有直通型，直通型和角型。
构造特色：
J44H，J44Y高压角截止阀启闭件是一种塞形的阀盘，密封表面是平的或圆锥形的，阀盘沿流体的中心线线性移动。阀杆包括升降杆型（阀杆上升和减低，手轮不升起），还有升降旋转杆型（手轮和阀杆一同旋转和升起，螺母固定在截止阀仅适用于全开和全关，不容许开展调节和节流。
J44H，J44Y高压角截止阀是强制性的密封阀，因此，在关闭阀时，须要对阀瓣强加压力以逼迫密封面不外泄。当介质从阀瓣下方进入六号阀时，操作力需克服的阻力是阀杆和填料的摩擦力以及介质压力产生的推力。关闭阀门的力大于打开阀门的力，因此阀门的阀杆直径须要较大，否则阀杆会弯曲而失灵。近年来，由于自密封阀的出现，截止阀的介质流向早就从阀瓣上方移入阀腔。此时，在中等压力的作用下，关闭阀的力较小，而打开阀的力较大。直径可以相应减少。同时，在介质的作用下，这种阀门也更紧。我国阀门“三花”曾规定，截止阀的流向应上下。当j44hJ44Y高压角截止阀打开时，阀瓣的打开高度为公称直径的25％至30％时，流量已达到较大的值，说明该阀已全然达到开仓。因此，截止阀的全开位置应由阀盘的路程来确定。
设计制造基准：
●截止阀设计与制造：GB12233
●截止阀法兰尺寸：JB/T79GB9113
●截止阀构造尺寸：GB12221
●角球阀的检查与实验：GB/T13927
主要性能标准：
公称压pn
1.6
2.5
MPa
壳体测试压力pt
2.4
3.75
高压密封试验压力
1.76
2.75
低压气密性测试
0.5-0.7
适用介质
水，油，蒸气
合适的温度
≤425℃

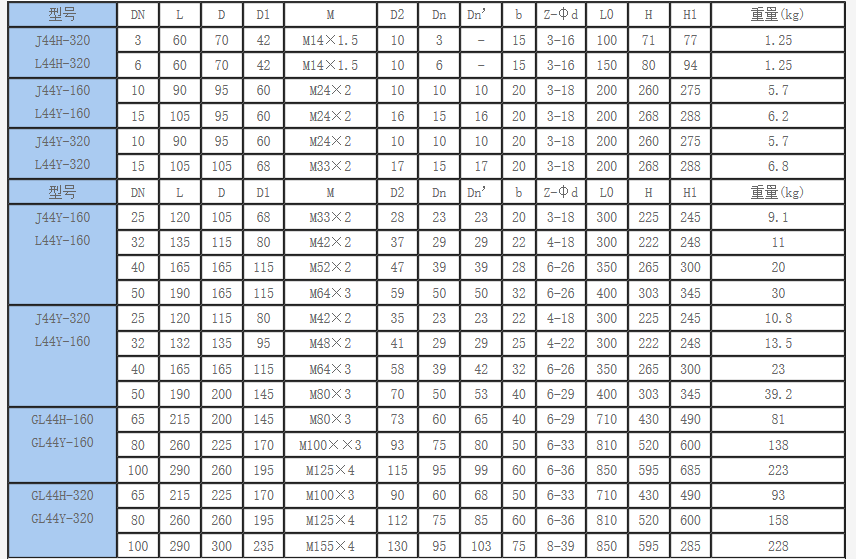

主要尺寸：
